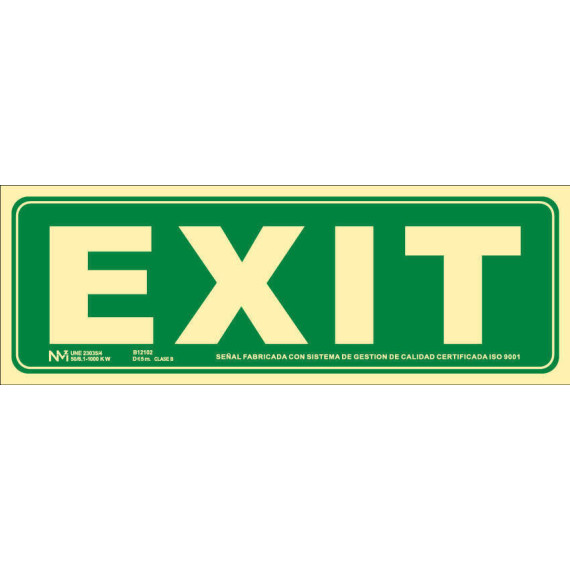

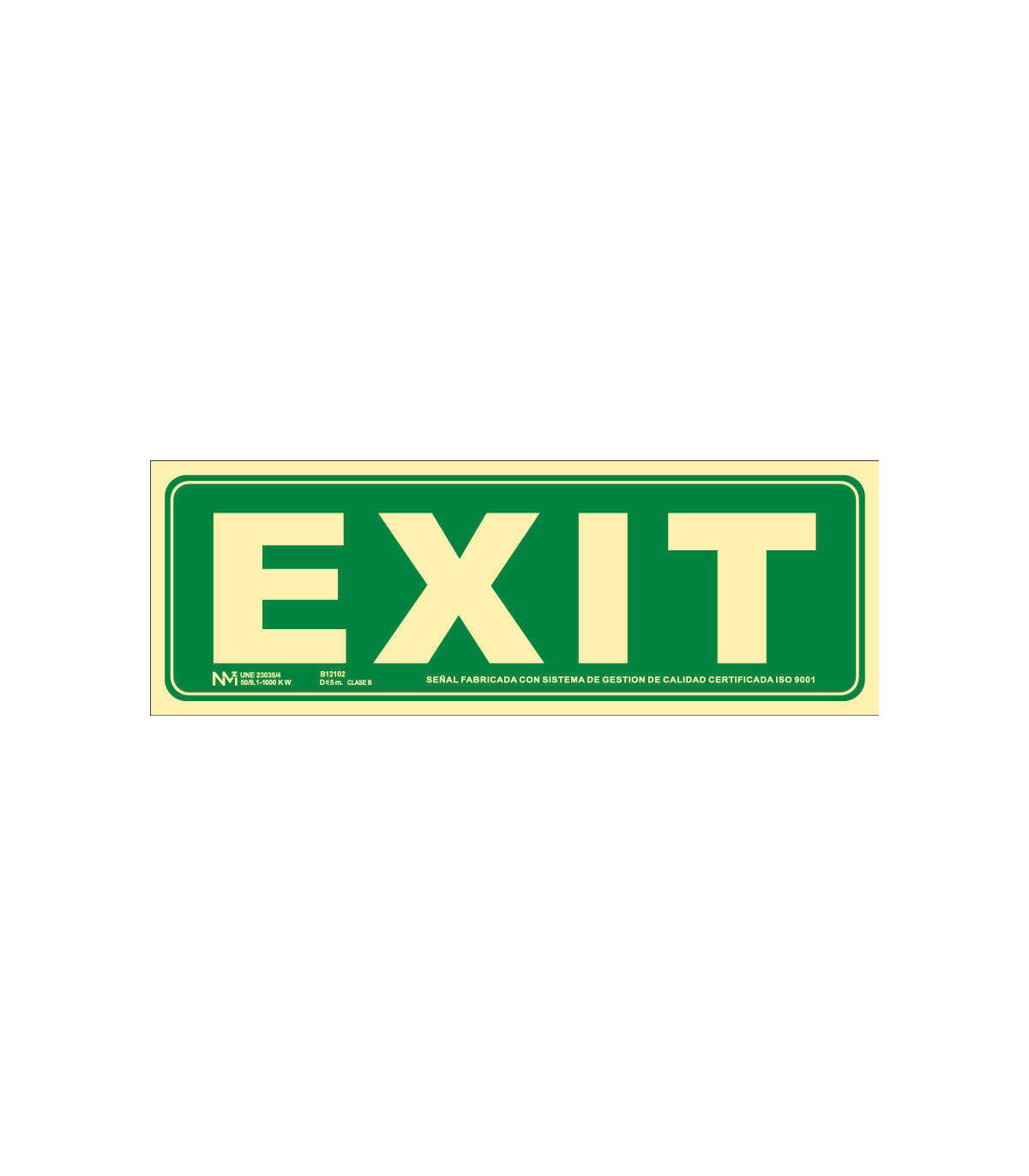

Señal "Exit"

Señal "Exit"

IDENTIFICACIÓN DEL PRODUCTO

Según norma UNE 23035/4:

• Nombre o marca del fabricante
• Fecha de fabricación
• Denominación (clase A o clase B según corresponda)

Según RIPCI 513/2017:

• Número de lote

VALORES MÍNIMOS DE LUMINISCENCIA DESPUÉS DE CÁMARA SALINA

Toda la señalización de NMZ se somete a diferentes ensayos internos y externos de respuesta lumínica que garantizan el cumplimiento de los valores de intensidad lumínica contemplados en la norma UNE 23035.

CLASE A:

CLASE B:

CARACTERÍSTICAS

MATERIALES SOPORTE PVC

Según norma UNE 53127:

• PVC blanco 1mm para clase A y PVC transparente 0,7mm y 0,5mm para clase B
• Aluminio lacado en blanco de 0,6mm de espesor.
• Estabilidad con Tª < 55º.
• Absorción de agua despreciable (0,04 ± 0,01)%.
• No combustible.
• Sin contenido de plomo y fósforo apreciables (inferiores al 0,01%)
• No tóxico.

PICTOGRAMAS

Según normas:

• UNE EN ISO 7010
• UNE 23033/1

TEXTOS

• Según norma UNE 23033/1

PRODUCTO FOTOLUMINISCENTE

• Compuesto a base de pigmentos.
• Ciclos foto-luminiscentes de carga y descarga ilimitados

COLOR

Tonos según norma:

• UNE EN ISO 7010
• UNE 23033/1
• Tinta de gran adherencia y resistencia.
• Permite una gran flexibilidad en el producto final.
• No auto-inflamable. No tóxico

ESPESOR FINAL

Clase A

• PVC 1,2 m/m (±10%).
• ALUMINIO 0,8 m/m (±10%).

Clase B

• PVC 0,8 m/m (±10%).
• ALUMINIO 0,7 m/m (±10%).

REFERENCIA

• Impresa en la señal

DIMENSIONES

• Según norma UNE 23033/1

PORCENTAJES DE COLOR

• Según norma UNE 23033-1

DISTANCIA MÁXIMA DE VISIÓN

• Impresa en la señal.

Para calcular las dimensiones necesarias de una señal se aplicará, hasta una distancia máxima de 50 m, la fórmula:

S≥ L2 /2000

“S” representa la superficie de la señal en metros cuadrados, y “L” la distancia en metros desde la que se puede percibir la señal.

MEDIDAS

CLASE A

• A11402...............320X160 (PVC Luminiscente 1mm)
• A18402...............640X320 (PVC Luminiscente 1mm)
• FA1K402...............960X480 (PVC Luminiscente 1mm)
• FA11902...............320X160 (Aluminio Luminiscente 0,5mm)
• FA18902...............640X320 (Aluminio Luminiscente 0,5mm)
• FA1K902...............960X480 (Aluminio Luminiscente 0,5mm)

CLASE B

• B11102...............320X160 (PVC Luminiscente 0,7mm)
• FB18002...............640X320 (PVC Luminiscente 0,7mm)
• FB1K002...............960X480 (PVC Luminiscente 0,7mm)

NORMATIVA

- UNE 23033/1:2019 (Extinción) - Seguridad contra incendios. Señalización

- UNE 23033/2:2019 (Instalaciones) - Seguridad contra incendios. Señalización de seguridad. Parte 2: Señalización e identificación de las instalaciones de protección contra incendios.

- UNE 23034/1998 (Evacuación) - Seguridad contra incendios. Señalización de Seguridad. Vías de evacuación.

- UNE 23035-1/2003 - Seguridad contra incendios. Señalización fotoluminiscente-

- UNE 23035-4/2003 - Las señales NMZ superan de forma periódica ensayos de radiactividad que garantizan la no emisión del elemento de señalización en cumplimiento con la norma UNE. 23035-4.

- UNE 53127/2002 - Plásticos celulares. Determinación de las características de combustión de probetas en posición horizontal sometidas a una llama pequeña.

- UNE EN ISO 7010 : 2012 - Símbolos gráficos. Colores y señales de seguridad. Señales de seguridad registradas (ISO 7010:2011) (Ratificada por AENOR en septiembre de 2012.)

- RD 314/2006 (CTE - Código Técnico de Edificación)

- RIPCI 2017 (Extinción) - Reglamento de Instalaciones de Protección Contra Incendios.

- Las señales NMZ se fabrican con sistema de gestión de calidad certificada UNE-EN ISO 9001

ALMACENAJE, LIMPIEZA Y CONSERVACIÓN

La temperatura de trabajo no deberá ser superior a 45º C. Temperaturas superiores pueden deformar el material soporte.

La temperatura óptima de almacenaje estará entre 15º C y 25º C; y con una humedad del 10/50%.

Métodos de limpieza; evite aplicar productos abrasivos. Se recomienda limpiarlas con agua y detergentes neutros.

El código técnico de edificación – Documento básico de seguridad contra incendios exige que la señalización fotoluminiscente tiene que cumplir con la norma UNE 23035.

Con el objetivo de conservar la funcionalidad para la que han sido concebidos los sistemas de señalización, SEKURECO recomienda mantener las señales libres de polvo, suciedad o cualquier resto u objeto que evite la visibilidad e identificación de las mismas.

Para su limpieza se aconseja emplear soluciones jabonosas preferiblemente, evitando el empleo de disolventes o productos abrasivos que puedan llegar a deteriorar la superficie de la señal.

Las señales fotoluminiscentes deberán ser situadas de tal forma que reciban la energía de una fuente lumínica natural o artificial para asegurar su correcto funcionamiento.

De acuerdo con el RD 513/2017 (TABLA III), los sistemas de señalización luminiscente deberán someterse a una inspección/revisión anual que será realizada por personal especializado del fabricante, de una empresa mantenedora, o bien, por el personal usuario o titular de la instalación.

Una vez transcurrido el periodo de vida útil de las señales que componen el sistema de señalización, se llevará a cabo la inspección de dichos elementos siguiendo las indicaciones recogidas en el RD 513/2017 y la UNE 23035-2

INSTALACIÓN SEÑAL

Consulta nuestro blog para saber cómo instalar una señal o cartel: https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

La ALTURA DE INSTALACIÓN recomendada oscila entre los 2 y 2,50 metros, manteniendo siempre una distancia de separación de 0,30 metros respecto al techo.

Las señales fotoluminiscentes deberán ser situadas de forma que reciban la energía de una fuente lumínica natural o artificial para asegurar su correcto funcionamiento.

La FIJACIÓN del elemento de señalización debe realizarse sobre una superficie firme y libre se suciedad.

La señal podrá asegurarse mediante ELEMENTOS MECÁNICOS (tornillería, remaches, etc...) o ADHESIVOS (adhesivo de montaje, colas, siliconas…) de forma cuidadosa, evitando ensuciar la superficie vista o la deformación de la misma.

La señalización de EVACUACIÓN deberá ser instalada de tal modo que desde cualquier punto susceptible de ocupación del recinto se pueda iniciar una evacuación, por lo que se recomienda instalar señales direccionales en todas aquellas rutas, intersecciones, escaleras, etc. que sirvan como recorrido.

La señalización en PUERTAS se situará sobre el dintel de la misma con el rótulo apropiado (“SALIDA”, “SALIDA DE EMERGENCIA”, SIN SALIDA”, …).

La señalización de MEDIOS DE PROTECCIÓN contra incendios, salvamento y/o socorro se realizará sobre los mismos elementos a señalizar siempre que sea posible.
