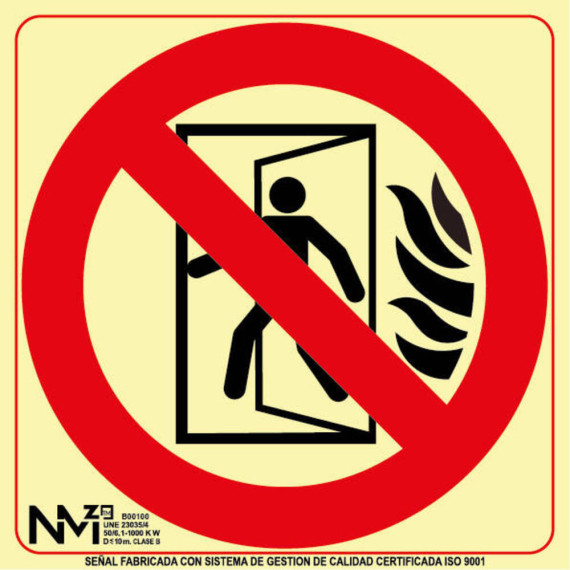

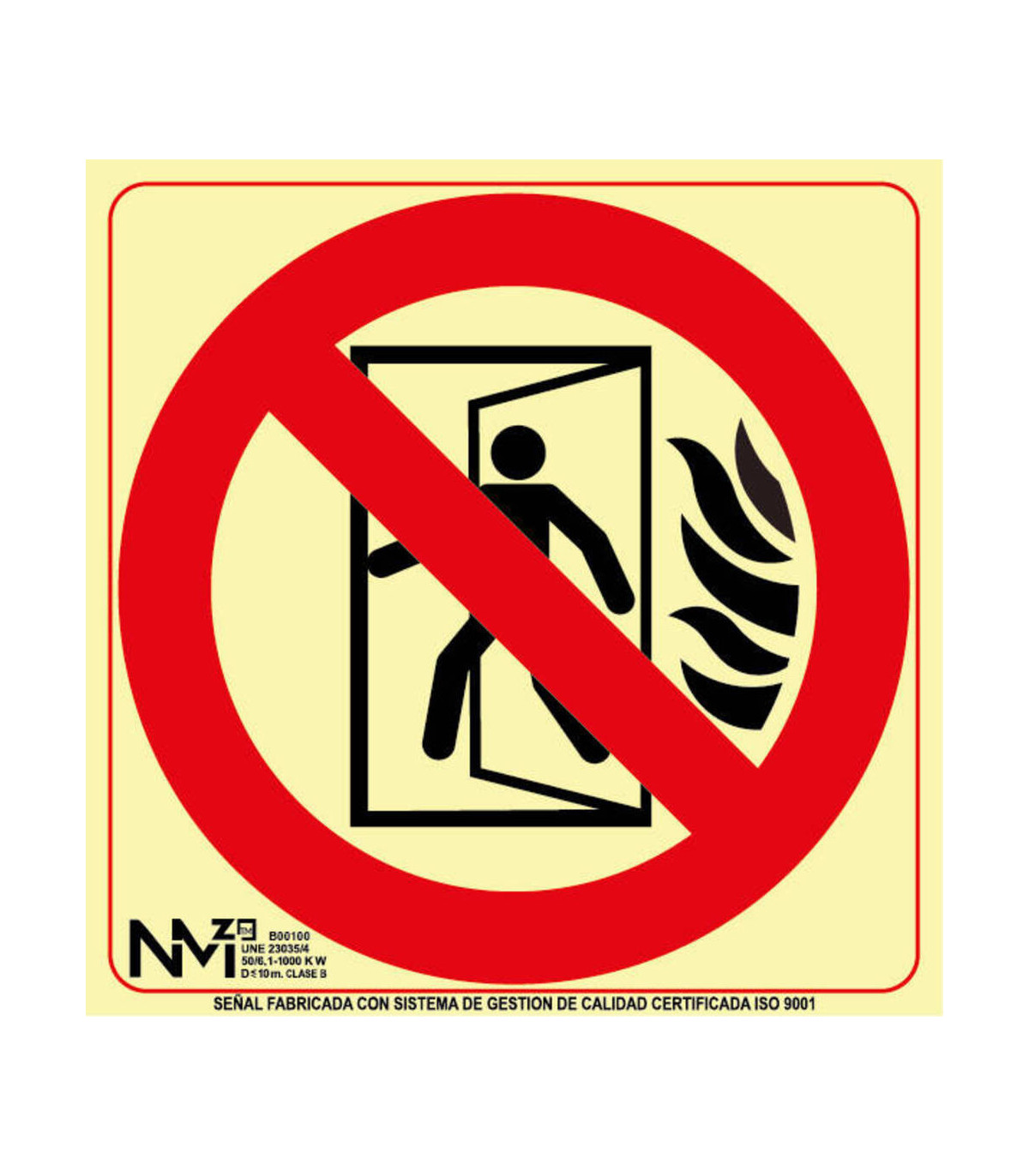

Sinalização "Sem uso em caso de emergência - Sem partida" pictograma de alta luz

Sinalização "Sem uso em caso de emergência - Sem partida" pictograma de alta luz

IDENTIFICAÇÃO DOS PRODUTOS

De acordo com a norma UNE 23035/4:

• Nome ou marca do fabricante
• Data de fabrico
• Designação (Classe A ou Classe B, conforme aplicável)

De acordo com a RIPCI 513/2017:

• Número do lote

NÃO

Toda a sinalização NMZ é submetida a diversos testes de resposta luminosa internos e externos que garantem o cumprimento dos valores de intensidade luminosa previstos na norma UNE 23035.

CLASE A:

CLASE B:

CAPÍTULO

MATERIAIS SOPORT PVC

De acordo com a norma UNE 53127:

• PVC branco 1 mm para a classe A e PVC transparente 0,7 mm e 0,5 mm para a classe B
• Alumínio lacado branco, 0,6mm de espessura.
• Estabilidade com Tª < 55º.
• Absorção de água insignificante (0,04 ± 0,01)%.
• Não combustível.
• Nenhum teor apreciável de chumbo e fósforo (menos de 0,01%)
• Não é tóxico.

PICTOGRAMAS

De acordo com os padrões:

• EN ISO 7010
• UNE 23033/1

TEXTOS

• De acordo com a norma UNE 23033/1

PRODUTO FOTOLUMINESCENTE

• Composto à base de pigmentos.
• Ciclos fotoluminescentes ilimitados de carga e descarga

COR

Tons de acordo com a norma:

• EN ISO 7010
• UNE 23033/1
• Tinta de grande aderência e resistência.
• Permite grande flexibilidade no produto final.
• Não é auto-flamejante.Não tóxico

ESPAÇO FINAL

Classe A

• PVC 1,2 m/m (±10%).
• ALUMÍNIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• Alumínio 0,7 m/m (± 10%).

REFERÊNCIA

• Impresso na placa

DIMENSÕES

• De acordo com a norma UNE 23033/1

PORCENTAGENS DE CORES

• De acordo com a norma UNE 23033-1

DISTÂNCIA MÁXIMA DE VISUALIZAÇÃO

• Impresso na placa.

Para calcular as dimensões necessárias de um sinal, será aplicada a fórmula, até uma distância máxima de 50 m:

S≥L2 /2000

S” representa a superfície do sinal em metros quadrados, e L” a distância em metros a partir da qual o sinal pode ser percebido.

MEDIDAS

CLASE A

• A0A400............210X210 (PVC Luminiscente 1mm)
• FA03400............420X420 (PVC Luminescente 1mm)
• FA0A900............210X210 (Alumínio Luminescente 0,5mm)
• FA03900............420X420 (Alumínio Luminescente 0,5mm)
• FA0G900............630X630 (Alumínio Luminescente 0,5mm)

CLASE B

• B00A100............210X210 (PVC Luminiscente 0.7mm)
• FB03100.........420X420 (PVC Luminiscente 0.7mm)

REGULAMENTOS

- UNE 23033/1:2019 (Extinção) - Segurança contra incêndios.Sinalização

- UNE 23033/2:2019 (Instalações) - Segurança contra incêndios. Sinalização de segurança. Parte 2: Sinalização e identificação das instalações de protecção contra incêndio.

- UNE 23034/1998 (Evacuação) - Segurança contra incêndios.Sinalização de segurança.Rotas de evacuação.

- UNE 23035-1/2003 - Segurança contra incêndios.Sinalização fotoluminescente-

- UNE 23035-4/2003 - Os sinais NMZ passam periodicamente por testes de radioatividade que garantem a não emissão do elemento de sinalização em conformidade com a norma UNE.23035-4.

- UNE 53127/2002 - Plásticos celulares.Determinação das características de combustão de corpos de prova em posição horizontal submetidos a uma pequena chama.

- UNE EN ISO 7010: 2012 - Símbolos gráficos. As cores e os sinais de segurança. Signos de segurança registados (ISO 7010:2011) (Ratificada pela AENOR em setembro de 2012)

- RD 314/2006 (CTE - Código Técnico de Construção)

- RIPCI 2017 (Extinção) - Regulamento de Instalações de Proteção contra Incêndios.

- Os sinais NMZ são fabricados com um sistema de gestão de qualidade certificado pela UNE-EN ISO 9001

ARMAZENAGEM, LIMPEZA E CONSERVAÇÃO

A temperatura de funcionamento não deve exceder 45 °C. Temperaturas superiores podem deformar o material de apoio.

A temperatura ideal de armazenamento será entre 15º C e 25º C;e com umidade de 10/50%.

Métodos de limpeza;evite aplicar produtos abrasivos.Recomenda-se limpá-los com água e detergentes neutros.

O código técnico de construção – Documento básico de segurança contra incêndios exige que a sinalização fotoluminescente cumpra a norma UNE 23035.

A fim de preservar a funcionalidade para a qual os sistemas de sinalização foram concebidos, o SEKURECO recomenda manter os sinais livres de poeira, sujeira ou qualquer resto ou objeto que impeça a sua visibilidade e identificação.

Para sua limpeza, é aconselhável usar soluções de sabão de preferência, evitando o uso de solventes ou produtos abrasivos que podem deteriorar a superfície do sinal.

Os sinais fotoluminiscentes devem ser colocados de modo a receber energia de uma fonte de luz natural ou artificial para assegurar o seu bom funcionamento.

De acordo com o RD 513/2017 (TABLA III), os sistemas de sinalização luminosa devem ser submetidos a uma inspeção/revisão anual, a ser realizada por pessoal especializado do fabricante, de uma empresa de manutenção ou pelo pessoal utilizador ou titular da instalação.

Após o término do período de vida útil dos sinais que compõem o sistema de sinalização, esses elementos devem ser inspecionados de acordo com as indicações do RD 513/2017 e da UNE 23035-2

INSTALAÇÃO DE SINAL

Confira nosso blog para saber como instalar uma placa ou pôster: https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

A ALTURA DE INSTALAÇÃO recomendada varia entre 2 e 2,50 metros, mantendo sempre uma distância de separação de 0,30 metros do teto.

Os sinais fotoluminescentes devem ser localizados de forma que recebam energia de uma fonte de luz natural ou artificial para garantir o seu correto funcionamento.

A FIXAÇÃO do elemento de sinalização deve ser realizada em superfície firme e livre de sujeira.

A fixação do letreiro poderá ser realizada utilizando ELEMENTOS MECÂNICOS (parafusos, rebites, etc...) ou ADESIVOS (adesivos de montagem, colas, silicones...) com cuidado, evitando sujar ou deformar a superfície visível.

A sinalização de evacuação deve ser instalada de modo a que, a partir de qualquer ponto susceptível de ocupação do recinto, possa ser iniciada uma evacuação.

A sinalização da PORTA será colocada no lintel da porta com a etiqueta apropriada (“SAÍDA”, “SAÍDA DE EMERGÊNCIA”, SEM SAÍDA”, …).

A sinalização de MEIOS DE PROTEÇÃO contra incêndio, salvamento e/ou socorro será realizada nos mesmos elementos a sinalizar sempre que possível.
