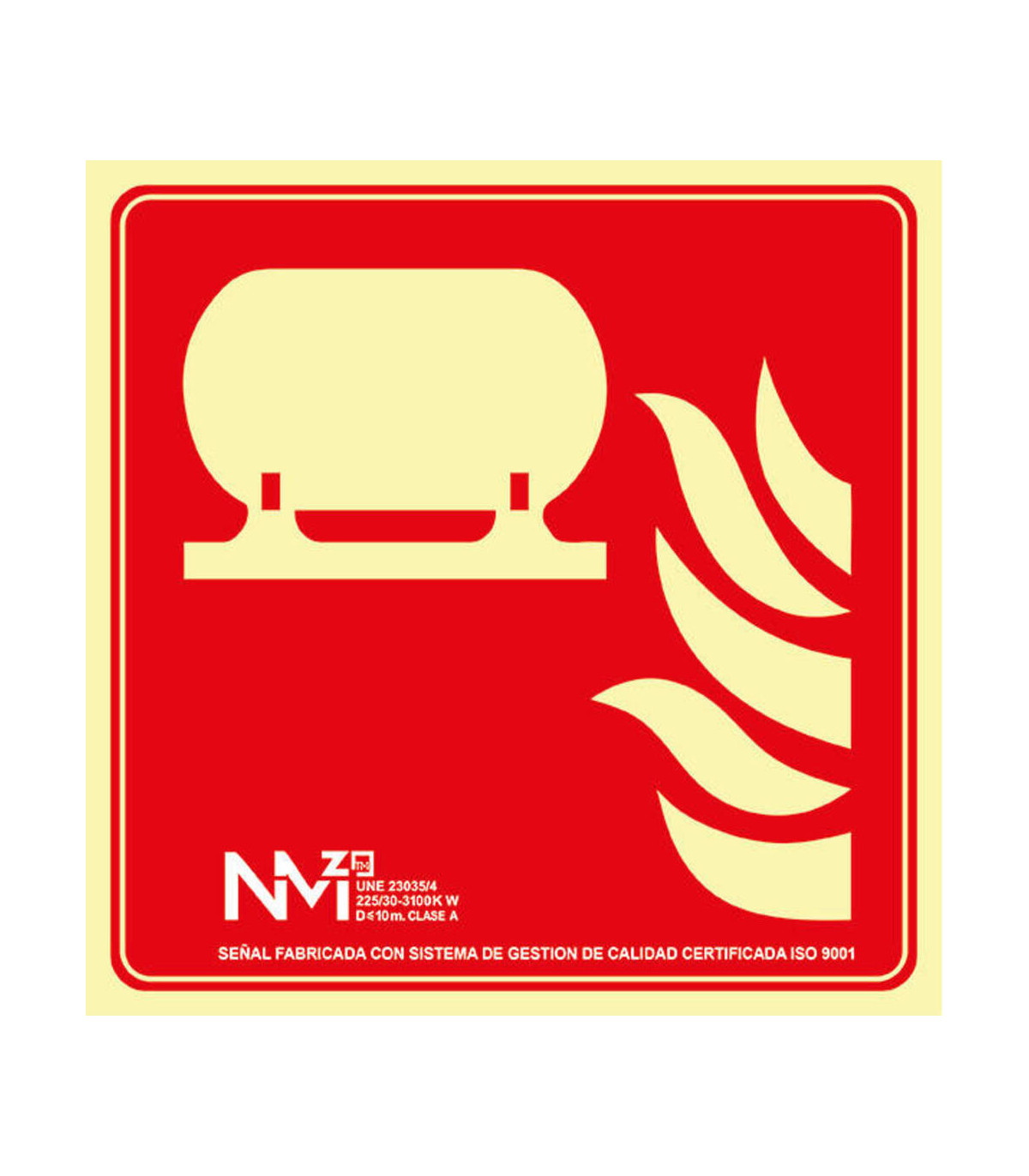

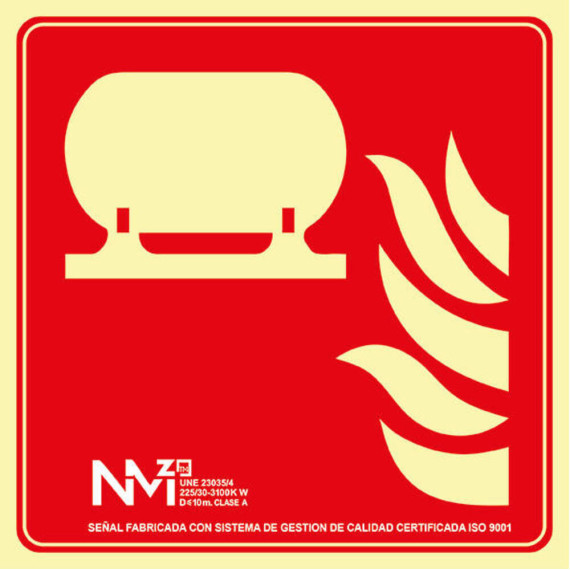

Sinal "Fire firefighting Installation"
Sinalização "Instalação fixa de extinção de incêndios" com camada luminescente SEKURECO.
Este sinal é fabricado com sistema de gestão de qualidade certificado ISO 9001
16,77 € (Sin IVA)
Sinal "Fire firefighting Installation"
IDENTIFICAÇÃO DOS PRODUTOS
De acordo com a norma UNE 23035/4:
- Nome ou marca do fabricante
- Data de fabrico
- Designação (Classe A ou Classe B, conforme aplicável)
De acordo com a RIPCI 513/2017:
- Número de lote
NÃO
Todos os sinais da zona da NMZ são submetidos a diferentes ensaios internos e externos de resposta à luz que garantem o cumprimento dos valores de intensidade luminosa previstos na norma UNE 23035.
CLASE A:
Tempo | Valores da EN 23035-4 (2003) CLASE A |
Valores Sekureco CLASE A |
---|---|---|
Luminiscência 10 minutos | 210 mcd/m2 | 225 mcd/m2 |
Luminiscência 60 minutos | 29 mcd/m2 | 30 mcd/m2 |
Tempo de atenuação: | 3.000 minutos | 3.100 minutos |
CLASE B:
Tempo | Valores da EN 23035-4 (2003) CLASE B |
Valores Sekureco CLASE B |
---|---|---|
Luminiscência 10 minutos | 40 mcd/m2 | 50 mcd/m2 |
Luminiscência 60 minutos | 5,6 mcd/m2 | 6,1 mcd/m2 |
Tempo de atenuação: | 800 minutos | 900 minutos |
CAPÍTULO
MATERIAIS SOPORT PVC
De acordo com a norma UNE 53127:
- PVC branco 1 mm para a classe A e PVC transparente 0,7 mm e 0,5 mm para a classe B
- Alumínio lacado em branco de 0,6 mm de espessura.
- Estabilidade com Ta < 55o.
- Absorção de água insignificante (0,04 ± 0,01) %.
- Sem combustível.
- Sem teor de chumbo e fósforo apreciável (menos de 0,01%)
- Não é tóxico.
PICTOGRAMA
De acordo com as normas:
- EN ISO 7010
- UNE 23033/1
TEXTOS
- De acordo com a norma UNE 23033/1
PRODUTO FOTOLUMINISCENTE
- Composto por pigmentos.
- Ciclos fotoluminescentes ilimitados de carga e descarga
COLORAÇÃO
Tons de acordo com a norma:
- EN ISO 7010
- UNE 23033/1
- Tinta de grande aderência e resistência.
- Permite uma grande flexibilidade no produto final.
- Não é auto-inflamável. Não tóxico
ESPAÇO FINAL
Classe A
- PVC 1,2 m/m (± 10%).
- ALUMINIO 0,8 m/m (±10%).
Classe B
- PVC 0,8 m/m (± 10%).
- Alumínio 0,7 m/m (± 10%).
REFERÊNCIA
- Impressão no sinal
DIMENSÕES
- De acordo com a norma UNE 23033/1
DE COR
- De acordo com a norma UNE 23033-1
MXIMA DA VISÃO
- Impresso no sinal.
Para calcular as dimensões necessárias de um sinal, até uma distância máxima de 50 m, aplicar-se-á a fórmula:
S≥ L2 / 2000
S” representa a superfície do sinal em metros quadrados, e L” a distância em metros a partir da qual o sinal pode ser percebido.
ACÇÃO
CLASE A
- FA0A423............210X210 (PVC Luminiscente 1mm)
- FA03423..............420X420 (PVC Luminiscente 1mm)
- FA0A923...........210X210 (Aluminium Luminiscente 0.5mm)
- FA03923..............420X420 (Aluminium Luminiscente 0.5mm)
- FA0G923..............630X630 (Aluminium Luminiscente 0.5mm)
NORMATIA
- UNE 23033/1:2019 - Segurança contra incêndio. Sinalização
- UNE 23033/2:2019 (Instalações) - Segurança contra incêndios. Sinalização de segurança. Parte 2: Sinalização e identificação das instalações de protecção contra incêndio.
- UNE 23034/1998 (evacuação) - Segurança contra incêndios. Sinalização de segurança. Via de evacuação.
- UNE 23035-1/2003 - Segurança contra incêndios. Sinalização fotoluminiscente-
- UNE 23035-4/2003 - Os sinais NMZ passam periodicamente testes de radioactividade que garantem a não emissão do elemento de sinalização em conformidade com a norma UNE. 23035-4.
- UNE 53127/2002 - Plásticos celulares. Determinação das características de combustão de amostras colocadas na posição horizontal sob uma pequena chama.
- UNE EN ISO 7010: 2012 - Símbolos gráficos. As cores e os sinais de segurança. Signos de segurança registados (ISO 7010:2011) (Ratificada pela AENOR em setembro de 2012)
- RD 314/2006 (CTE - Código Técnico de Construção)
- RIPCI 2017 (Extinção) - Regulamento de Instalações de Proteção contra Incêndios.
- Os sinais NMZ são fabricados com um sistema de gestão de qualidade certificado UNE-EN ISO 9001
E CONSERVAÇÃO
A temperatura de funcionamento não deve exceder 45 °C. Temperaturas superiores podem deformar o material de apoio.
A temperatura ideal de armazenagem será de 15° C a 25° C e uma humidade de 10/50%.
Métodos de limpeza; evitar a aplicação de produtos abrasivos. Recomenda-se limpá-las com água e detergentes neutros.
O código técnico do edifício – Documento básico de segurança contra incêndios exige que a sinalização fotoluminiscente cumpra a norma UNE 23035.
A fim de preservar a funcionalidade para a qual os sistemas de sinalização foram concebidos, o SEKURECO recomenda manter os sinais livres de poeira, sujeira ou qualquer resto ou objeto que impeça a sua visibilidade e identificação.
Para sua limpeza, é aconselhável usar soluções de sabão de preferência, evitando o uso de solventes ou produtos abrasivos que podem deteriorar a superfície do sinal.
Os sinais fotoluminiscentes devem ser colocados de modo a receber energia de uma fonte de luz natural ou artificial para assegurar o seu bom funcionamento.
De acordo com o RD 513/2017 (TABLA III), os sistemas de sinalização luminosa devem ser submetidos a uma inspeção/revisão anual, a ser realizada por pessoal especializado do fabricante, de uma empresa de manutenção ou pelo pessoal utilizador ou titular da instalação.
Após o término do período de vida útil dos sinais que compõem o sistema de sinalização, esses elementos devem ser inspecionados de acordo com as indicações do RD 513/2017 e da UNE 23035-2
SEGUNDA INSTALAÇÃO
Consulte o nosso blog para saber como instalar um sinal ou cartaz: https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html
A ALTAÇÃO DE INSTALAÇÃO recomendada varia entre 2 e 2,50 metros, mantendo sempre uma distância de separação de 0,30 metros em relação ao teto.
Os sinais fotoluminiscentes devem ser colocados de modo a receber energia de uma fonte de luz natural ou artificial para assegurar o seu bom funcionamento.
A fixação do elemento de sinalização deve ser feita sobre uma superfície firme e livre de sujeira.
O sinal pode ser assegurado através de ELEMENTOS MECÁNICOS (tornos, revólveres, etc...) ou ADESIVOS (aderente de montagem, cola, silicones...) de forma cuidadosa, evitando sujar a superfície vista ou a deformação da mesma.
A sinalização de evacuação deve ser instalada de modo a que, a partir de qualquer ponto susceptível de ocupação do recinto, possa ser iniciada uma evacuação.
A sinalização em PORTAS deve ser colocada sobre o frontal da mesma, com o rótulo adequado (“SORTA)., SORTA DE EMERGÊNCIA”, SIN SORTA”, ...).
A sinalização de meios de protecção contra incêndio, salvamento e/ou socorro deve ser feita sobre os mesmos elementos a sinalizar sempre que possível.
