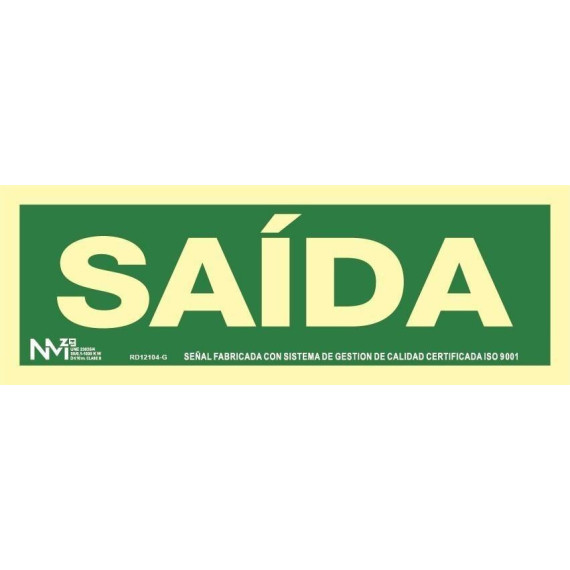

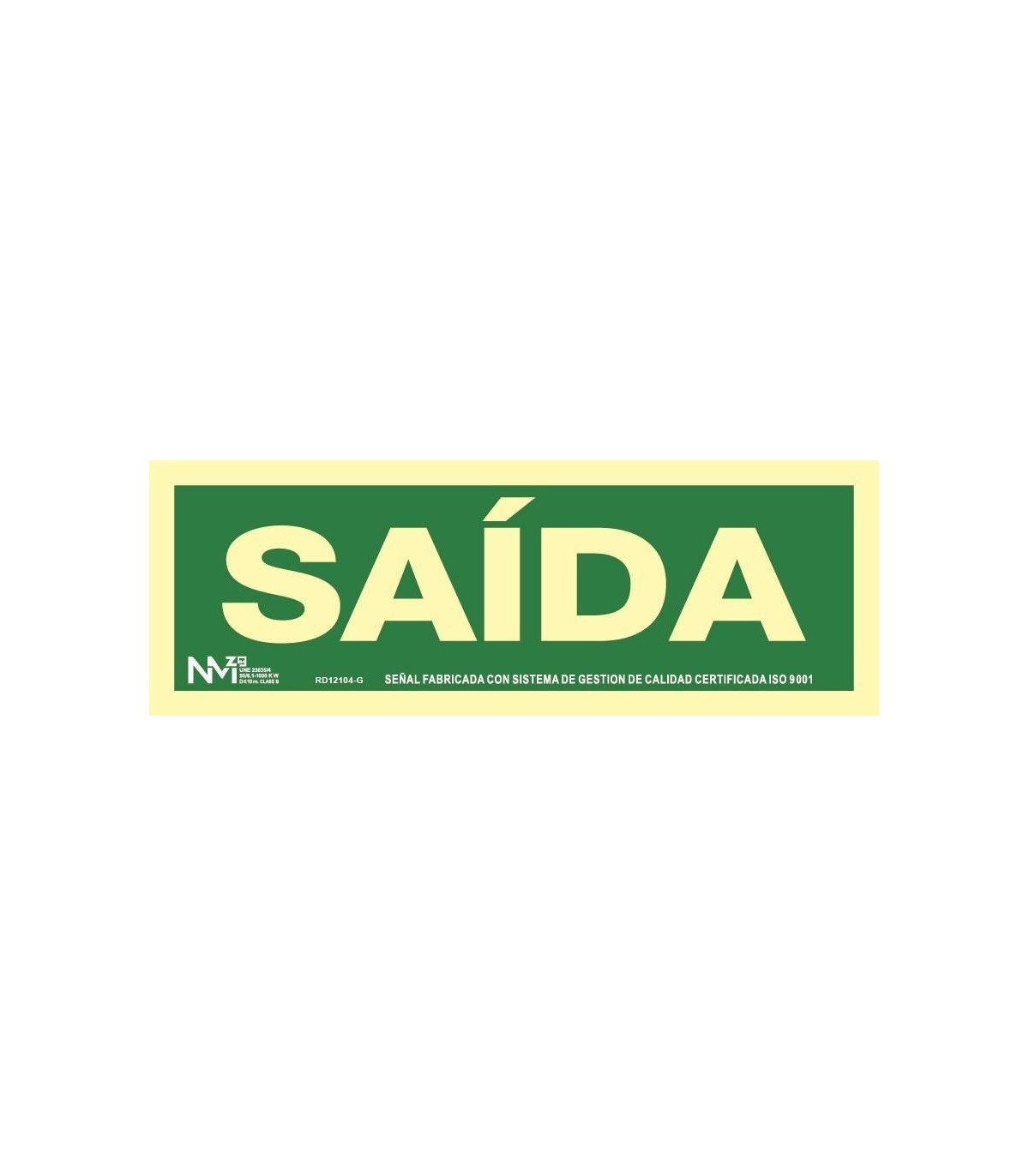

Sinal em Gallego "Saida"

Sinal em Gallego "Saida"

IDENTIFICAÇÃO DOS PRODUTOS

De acordo com a norma UNE 23035/4:

• Nome ou marca do fabricante
• Data de fabrico
• Designação (Classe A ou Classe B, conforme aplicável)

De acordo com a RIPCI 513/2017:

• Número de lote

NÃO

Todos os sinais da zona da NMZ são submetidos a diferentes ensaios internos e externos de resposta à luz que garantem o cumprimento dos valores de intensidade luminosa previstos na norma UNE 23035.

CLASE A:

CLASE B:

CAPÍTULO

MATERIAIS SOPORT PVC

De acordo com a norma UNE 53127:

• PVC branco 1 mm para a classe A e PVC transparente 0,7 mm e 0,5 mm para a classe B
• Alumínio lacado em branco de 0,6 mm de espessura.
• Estabilidade com Ta < 55o.
• Absorção de água insignificante (0,04 ± 0,01) %.
• Sem combustível.
• Sem teor de chumbo e fósforo apreciável (menos de 0,01%)
• Não é tóxico.

PICTOGRAMA

De acordo com as normas:

• EN ISO 7010
• UNE 23033/1

TEXTOS

• De acordo com a norma UNE 23033/1

PRODUTO FOTOLUMINISCENTE

• Composto por pigmentos.
• Ciclos fotoluminescentes ilimitados de carga e descarga

COLORAÇÃO

Tons de acordo com a norma:

• EN ISO 7010
• UNE 23033/1
• Tinta de grande aderência e resistência.
• Permite uma grande flexibilidade no produto final.
• Não é auto-inflamável. Não tóxico

ESPAÇO FINAL

Classe A

• PVC 1,2 m/m (± 10%).
• ALUMINIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (± 10%).
• Alumínio 0,7 m/m (± 10%).

REFERÊNCIA

• Impressão no sinal

DIMENSÕES

• De acordo com a norma UNE 23033/1

DE COR

• De acordo com a norma UNE 23033-1

MXIMA DA VISÃO

• Impresso no sinal.

Para calcular as dimensões necessárias de um sinal, até uma distância máxima de 50 m, aplicar-se-á a fórmula:

S≥ L2 / 2000

S” representa a superfície do sinal em metros quadrados, e L” a distância em metros a partir da qual o sinal pode ser percebido.

ACÇÃO

CLASE A

• FA11404-G...............320X160 (PVC Luminiscente 1mm)
• FA18404-G............640X320 (PVC Luminiscente 1mm)
• FA1K404-G............960X480 (PVC Luminiscente 1mm)
• FA11904-G............320X160 (Aluminium Luminiscente 0.5mm)
• FA18904-G............640X320 (Aluminium Luminiscente 0.5mm)
• FA1K904-G...............960X480 (Aluminium Luminiscente 0.5mm)

CLASE B

• B11104-G............320X160 (PVC Luminiscente 0.7mm)
• FB18004-G............640X320 (PVC Luminiscente 0.7mm)
• FB1K004-G.........960X480 (PVC Luminiscente 0.7mm)

NORMATIA

- UNE 23033/1:2019 - Segurança contra incêndio. Sinalização

- UNE 23033/2:2019 (Instalações) - Segurança contra incêndios. Sinalização de segurança. Parte 2: Sinalização e identificação das instalações de protecção contra incêndio.

- UNE 23034/1998 (evacuação) - Segurança contra incêndios. Sinalização de segurança. Via de evacuação.

- UNE 23035-1/2003 - Segurança contra incêndios. Sinalização fotoluminiscente-

- UNE 23035-4/2003 - Os sinais NMZ passam periodicamente testes de radioactividade que garantem a não emissão do elemento de sinalização em conformidade com a norma UNE. 23035-4.

- UNE 53127/2002 - Plásticos celulares. Determinação das características de combustão de amostras colocadas na posição horizontal sob uma pequena chama.

- UNE EN ISO 7010: 2012 - Símbolos gráficos. As cores e os sinais de segurança. Signos de segurança registados (ISO 7010:2011) (Ratificada pela AENOR em setembro de 2012)

- RD 314/2006 (CTE - Código Técnico de Construção)

- RIPCI 2017 (Extinção) - Regulamento de Instalações de Proteção contra Incêndios.

- Os sinais NMZ são fabricados com um sistema de gestão de qualidade certificado UNE-EN ISO 9001

E CONSERVAÇÃO

A temperatura de funcionamento não deve exceder 45 °C. Temperaturas superiores podem deformar o material de apoio.

A temperatura ideal de armazenagem será de 15° C a 25° C e uma humidade de 10/50%.

Métodos de limpeza; evitar a aplicação de produtos abrasivos. Recomenda-se limpá-las com água e detergentes neutros.

O código técnico do edifício – Documento básico de segurança contra incêndios exige que a sinalização fotoluminiscente cumpra a norma UNE 23035.

A fim de preservar a funcionalidade para a qual os sistemas de sinalização foram concebidos, o SEKURECO recomenda manter os sinais livres de poeira, sujeira ou qualquer resto ou objeto que impeça a sua visibilidade e identificação.

Para sua limpeza, é aconselhável usar soluções de sabão de preferência, evitando o uso de solventes ou produtos abrasivos que podem deteriorar a superfície do sinal.

Os sinais fotoluminiscentes devem ser colocados de modo a receber energia de uma fonte de luz natural ou artificial para assegurar o seu bom funcionamento.

De acordo com o RD 513/2017 (TABLA III), os sistemas de sinalização luminosa devem ser submetidos a uma inspeção/revisão anual, a ser realizada por pessoal especializado do fabricante, de uma empresa de manutenção ou pelo pessoal utilizador ou titular da instalação.

Após o término do período de vida útil dos sinais que compõem o sistema de sinalização, esses elementos devem ser inspecionados de acordo com as indicações do RD 513/2017 e da UNE 23035-2

SEGUNDA INSTALAÇÃO

Consulte o nosso blog para saber como instalar um sinal ou cartaz: https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

A ALTAÇÃO DE INSTALAÇÃO recomendada varia entre 2 e 2,50 metros, mantendo sempre uma distância de separação de 0,30 metros em relação ao teto.

Os sinais fotoluminiscentes devem ser colocados de modo a receber energia de uma fonte de luz natural ou artificial para assegurar o seu bom funcionamento.

A fixação do elemento de sinalização deve ser feita sobre uma superfície firme e livre de sujeira.

O sinal pode ser assegurado através de ELEMENTOS MECÁNICOS (tornos, revólveres, etc...) ou ADESIVOS (aderente de montagem, cola, silicones...) de forma cuidadosa, evitando sujar a superfície vista ou a deformação da mesma.

A sinalização de evacuação deve ser instalada de modo a que, a partir de qualquer ponto susceptível de ocupação do recinto, possa ser iniciada uma evacuação.

A sinalização em PORTAS deve ser colocada sobre o frontal da mesma, com o rótulo adequado (“SORTA)., SORTA DE EMERGÊNCIA”, SIN SORTA”, ...).

A sinalização de meios de protecção contra incêndio, salvamento e/ou socorro deve ser feita sobre os mesmos elementos a sinalizar sempre que possível.
